| 配管接続部の中央部に簡単にセットできる継手用パッキン |

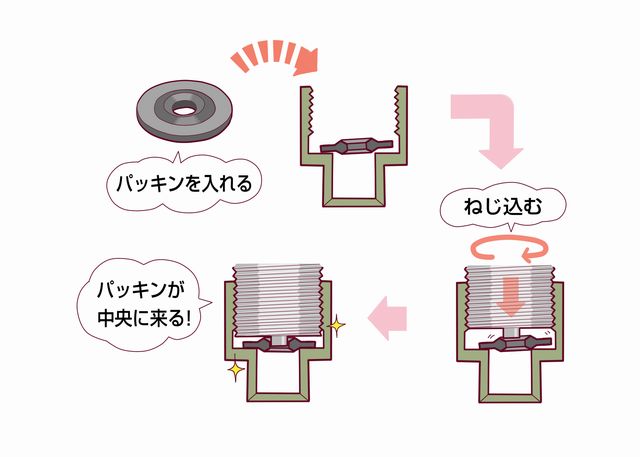

| 高圧力のかかった気体や液体（高圧流体）を流す配管は、その接続部から流体の漏出が発生し易い。従って、このような接続部に使用するパッキンとしては、中央部に透孔があり、その透孔の周囲を厚み方向に膨らませて形成した継手（膨出部）を有する高圧継手用パッキンがある。このような高圧継手用パッキンは、金属や硬質プラスチック等により形成され、配管の接続部に設けられるメスねじ付き継手（メス型継手）と、これに螺合するオスねじ付き継手（オス型継手）との間に挟み込んで封設され、両継手の螺合による締付け力によって、パッキンの膨出部が圧縮変形することで、高圧流体の漏出を防ぐようになっている。しかし、この従来のパッキンは、メス型継手内に入れ易くするために小さく形成されており、その結果、メス型継手内に入れた際に、本来封設すべき中心部から離れ偏心した状態になり易いという問題があった。本発明は、パッキンの膨出部の外周側に適切な幅の張出部を形成してあるため、パッキンをメス型継手内に入れた際に偏心状態にならず、また、メス型継手にオス型継手を螺合していった際に、オス型継手の先端部の筒状部が、パッキンの膨出部内周側の透孔に向かって下る斜面を摺動することで、パッキンの封設位置を中心部に確実に誘導でき、高圧流体の漏出や継手・パッキンの破損を防ぐことができるものである。 |
| ユーザー業界 | 活 用 ア イ デ ア |
 機械・加工 | パッキンの製造 ○パッキンは金属や硬質プラスチックの一体成型品であるため、機械による大量生産向きの製品である |
 土木・建築 | 配管敷設現場でのパッキンの取り付け ○継手内に簡易且つ確実に封設できるので、外部環境の変化が大きく、短工期での作業が求められる配管敷設現場での使用に適する |
 輸送  化学・薬品  食品・バイオ | 圧力流体を取り扱う設備への適用 ○ＬＰガス・各種液体燃料等の備蓄・輸送タンク設備、高温・高圧の化学品製造設備、高温・高圧蒸気殺菌設備等への使用に適する |
| 関連特許 | なし |
| 特許情報 |
・実施段階：実施有り ・技術導入時の技術指導：応相談 ・ノウハウ提供：応相談 ・供与条件：許諾のみ |
| market potential | 本発明は、高圧流体の配管の接続部に封設して使用する高圧継手用パッキンであり、その膨出部の外周側に適切な幅の張出部を形成してあるため、パッキンをメス型継手内に入れた際に偏心した状態にならず、また、メス型継手にオス型継手を螺合していった際に、オス型継手の先端部の筒状部が、パッキンの膨出部内周側の透孔に向かって下る斜面を摺動することで、パッキンの封設位置を中心部に確実に誘導でき、高圧流体の漏出や継手・パッキンの破損を防ぐことができるものである。このように、本発明のパッキンは、簡易な取り扱いにより高度な密封性能を発揮するものであるため、あらゆる配管設備に適用できるものであるが、特に、組み立てと分解を頻繁に繰り返す分野の配管設備への活用が期待される。また、配管設備の大量生産ラインでの使用が有望であることは無論である。 |
 |
