| 樹脂やゴムに美しい孔を作業効率よく開ける工具ヘッド |

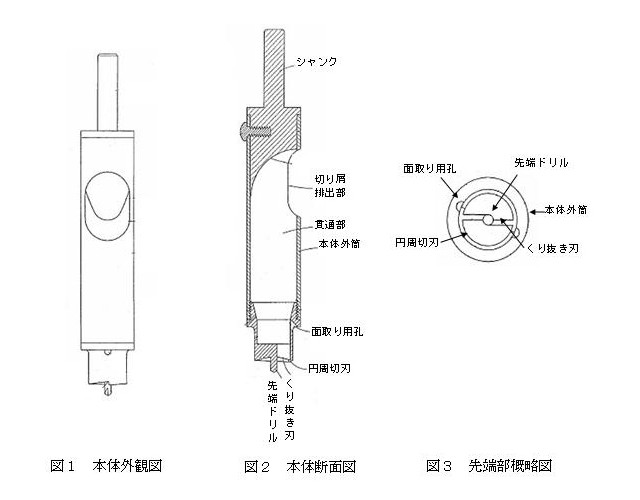

| 金属用や木工用ドリルでは難しいとされる合成樹脂やゴム等の軟質材に孔を開けるための、切刃部分と切り屑排出のためのガイドを備えた回転式の孔開け具。切刃部分の構造は、先端の中心にドリル刃、その中心からシリンダーの周壁へ向かう内側のくり抜き刃、周壁部分の円周切刃の三種類の刃が一緒に配置されている。更に円周切刃の直上部に面取り加工用の孔が開けられている。削り屑は、この切刃部分の上部シリンダー内部に設置されたガイド付き空洞部を経由してシリンダー円周の一部に設置された切り欠き構造部から排出される。先端のドリル刃は孔の中心になる位置にやや突き出した形で設置されているため、指定の位置に正確に孔を開けるための基準点の役目も果たす。円周切刃の支えとしての機能も持つくり抜き刃の枚数は、削り屑の排出部への送り込みの容易さも考慮して４枚以内である。また、孔の外周を切り出すための円周切刃は鋸刃状で且つ切り屑がシリンダー内部へ送られる形状となっている。一般の電動ドリルやエアドリル等にシャンクを取り付けることで、正確な位置に、真円状でバリもなく面取りまでも行われた孔を開けることができるため、作業性が非常に向上する。
|
| ユーザー業界 | 活 用 ア イ デ ア |
 機械・加工 | 電動工具用孔開けヘッド ○電動ドリル等プロ仕様の工具対象に多くのサイズを揃えたセット 手動工具用孔開けヘッド ○一般消費者の趣味としての工作用小規模セット |
| 関連特許 | なし |
| 特許情報 |
・実施段階：試作段階 ・技術導入時の技術指導：応相談 ・ノウハウ提供：応相談 ・供与条件：許諾のみ |
| market potential | 合成樹脂やゴム等の弾力性あるいは粘着性のある材料に歪みのない綺麗な真円状の孔をバリを発生させないで開けるためには、特殊な装置や工具を使用し且つ最後に精細な仕上げを手作業で行う必要がある。従って、例えば大規模・大量に処理する場合を除いて、窓用サッシ等の現地での修理あるいは個人が行う日曜大工等の場合には、現実問題として非常に難しい。これに対し、本発明のヘッドの場合は、電動ドリルやエアドリル等の手近にある回転式孔開け工具に取り付けるだけで、合成樹脂等の材料の希望する場所に、手軽に、バリの発生もない綺麗な孔を開けることができる。当然、各種の孔径に対応するサイズのヘッドを揃えておけば、どんな用途にも対応可能である。また、このヘッドの構造は比較的簡単であるため、商品としても低価格で供給できる。
|
 |
