| 雄ねじ側で緩み止めを図ることが出来るねじ及びその製造方法 |
|

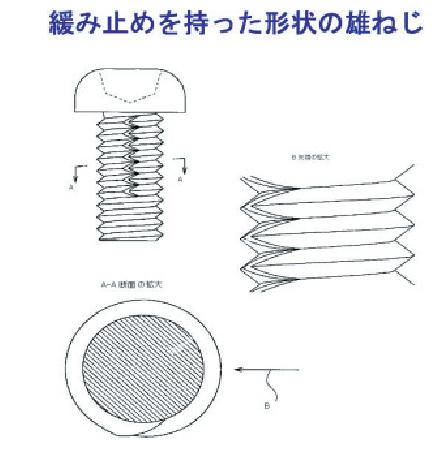

従来より、ねじの緩み止めの方法としては、「ダブルナット」がある。これは、２つのナットを重ねて螺合し、ボルトとナットのねじ山を互いに密着させることによって、緩み止めを図るものである。しかしながら、タッピンねじ等の場合には適用できないとともに、２つのナットの螺合作業に手間が掛る等の問題があった。前記以外のねじの緩み止めの方法も、雌ねじ側で緩み止めを行ったり、座金のようなものを挿入するものがほとんどであった。そこで本発明の目的の１つは、「ダブルナット」等の様に雌ねじ側でなく、雄ねじ側で緩み止めを図り、また螺合作業に手間が掛ることもなく、雄ねじを安価に製造できる方法を提供する。形状は、ねじ山の適所に、ねじ山のブランクの法線方向に突出する凸部を設ける。タッピンねじや木ねじ等として使用される場合など、ねじ山が、自分自身でねじ立てしながら螺入対象物に螺入されるか、または雌ねじに螺合されて行き、ねじ山のうちの凸部が設けられている部分も、前記螺入対象物に螺入されるか、または雌ねじに螺合されるようになると、凸部の存在のためにねじ山が前記螺入対象物または雌ねじに密着され、緩み止めが図られる。
|
| ユーザー業界 | 概 要 |
 電気・電子  有機材料 |
樹脂ハウジング側での熱変形
○樹脂メス側での熱変形ねじロック |
|
電気・電子  機械・加工 |
ねじの管理
○目的機能別に色分けして管理 |
 情報・通信 機械・加工  土木・建築  生活・文化 |
特殊用途の雄ねじ製造
○タッピングねじ ○ボルト ○子ねじ ○止めねじ ○精密ねじ ○木ねじ |
|
機械・加工 土木・建築 生活・文化 |
バーリング特殊加工と特殊ねじとの組み合わせ
○素材より厚いボスをプレス加工 |
| 関連特許 |
国外あり |
| 事業実績条件 |
・実施段階：実施有り
・技術導入時の技術指導の有無：応相談 ・ノウハウ提供：有り ・ライセンス制約条件：許諾のみ |
| 参考情報 | 緩み止めを重点目標とする産業の製品各分野に適用できる。情報通信機器や電機部品組立業では、プラスチックのケースを用いることが多く、ケースのボスにねじを螺入した後の緩み止めに効果がある。特に一旦ねじ止めすると機器廃棄以外には外せない特殊なねじや、一般のユーザには外してはならない特殊なねじに適用される。これらの特殊ねじの多くは、タッピンねじないしは小ねじである。機械部品では、例えば軸にギアを取り付けて固定するときに緩みのない様に、止めねじとして利用される。その他ボルトにも使用しても良い。建築分野では、小屋組み、梁組みの締結に使用するハゴイタの固定用ゆるみ止めボルトとして効果ある使用もできる。緩み止めの特殊ねじとしては、その他の各種分野で多用途に展開できる可能性を持っている。 |
