| 光弾性縞法を用いて応力分布解析が実時間化できる方法で、工場のオンラインシステムとしても使用できる |
|

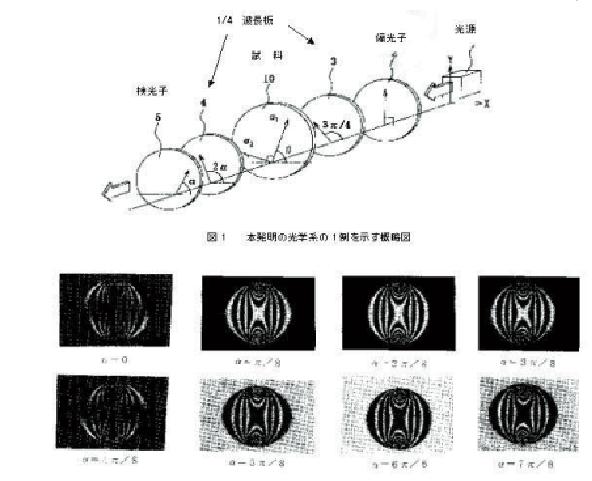

よく知られているようにガラスやプラスチックスのような透明物質の応力分布測定法の１つとして光弾性縞法がある。その場合応力の全面解析を行うには従来法としていくつかの方法があるがいずれも不十分であり実時間の測定やビデオに撮って利用する等はできなかった。本特許はそれらの問題を解決するよう発明されたものである。すなわち、所定の光源から偏光子を経て、１／４波長板に光を導き、次に被測定物を配置し、その後方に１／４波長板及び検光子を配置する。検光子は一定の角速度αで連続的に回転させる。一方前記１／４波長板も検光子と同一方向に角速度β＝ｎα（ｎは２以上の整数値）で連続的に回転させる。このようにすることによって応力分布を連続的に測定できる。図２は検光子をα＝０、π／８、２π／８、３π／８・・・・と変えた場合の光弾性画像の例を示したものである。例えばCCDカメラの毎秒フレーム数と上記検光子の回転速度を同期させることによって応力分布の変化の状態をビデオカメラに納めることが可能である。その結果工場のオンライン検査システムとしても使用することができる。例えばガラスを使用した照明ランプの残留歪みの抜き取り検査用として本特許を応用した検査機器等が考えられる。
|
| ユーザー業界 | 概 要 |
 機械・加工 |
残留応力測定
○透明体（ガラスやプラスチックス 等）の残留応力検査機 応力実時間測定 ○刻一刻と荷重が変化する状況下に おける応力変化測定 製品検査装置 ○製品の仕上がり状況が複屈折（光 弾性）として表れるサンプルの検 査装置 |
| 関連特許 |
なし |
| 事業実績条件 |
・実施段階：試作段階
・技術導入時の技術指導の有無：応相談 ・ノウハウ提供：応相談 ・ライセンス制約条件：譲渡または許諾 |
| 参考情報 | ガラスとプラスチックスは透明な物質の代表であるが、近年ガラスや金属等の持つ優れた機能にとって変わるエンジニアリングプラスチックスが多数開発されており、それらは光ファイバー、非球面レンズ、風防ガラス、容器、医療器具、各種チューブ、玩具その他数え切れない種類の様々な用途に使用されている。一方従来からあるガラスも負けず劣らず多機能のものが出現しており、用途としても様々である。各種照明ランプ、プラズマや液晶テレビ画面、携帯電話や時計用ガラス、レンズ、隔離板、鏡、様々な容器、美術品など多種多様である。ガラス製造工程での歪みの発生は品質特性を決めるので歪みの定量的管理が重要で適正なアニールが必要である。また外力が加わったときの応力測定は重要である。この特許はガラス、プラスチックスの歪みの測定や検査に広く利用できる。 |
